Diagrama do sistema de superalimentação


A História do P-47

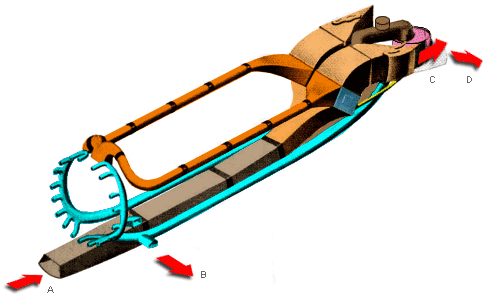

O gráfico abaixo, mostra o esquema de superalimentação do P-47, desde a entrada do ar ambiente pela tomada frontal de ar abaixo do motor até o retorno do ar comprimido pelo turbo ao carburador.

As setas indicam entrada e saída do ar na seguinte maneira:

  1. entrada de ar ambiente para refrigeração do turbo
  2. saída dos gases da exaustão do motor
  3. saída lateral de ar da refrigeração do motor
  4. saída da exaustão do turbo


Legenda

Gráfico de superalimentação do Thunderbolt
