Análise do projeto do Thunderbolt P-47

por Nicholas Mastrangelo
Chefe do Dept. de Publicações Técnicas, Republic Aviation Corp.
texto original em AvHistory Home Page
Reproduzido do original publicado na edição janeiro-1945 da Industrial Aviation

Parte III - Desenhos da asa, aileron e flape

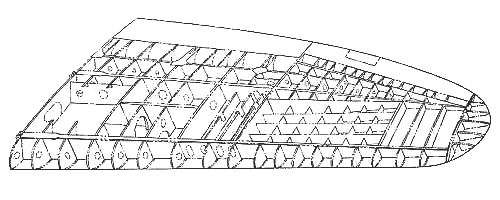

Vista em raio-x da asa padrão de um P-47 (exceto N)

Detalhe da asa padrão de um P-47 (a do modelo N possuia as pontas retas) projetada por Alexander Kartveli e batizada de S-3.

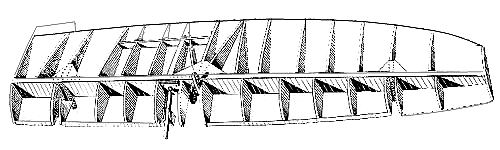

Vista em raio-x de um aileron do Thunderbolt

Os ailerons dos Thunderbolts equivalem a 11,4% da área total de suas asas.

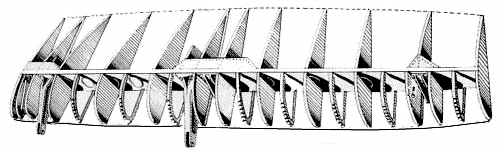

Vista em raio-x de um flap de pouso do Thunderbolt

Os flapes de pouso de um P-47 funciona de forma hidráulica e possui 13% do total da área da asas.
