Análise do projeto do Thunderbolt P-47

por Nicholas Mastrangelo
Chefe do Dept. de Publicações Técnicas, Republic Aviation Corp.
texto original em AvHistory Home Page
Reproduzido do original publicado na edição janeiro-1945 da Industrial Aviation

Parte IV - Desenhos da fuselagem superior, inferior e cone da cauda

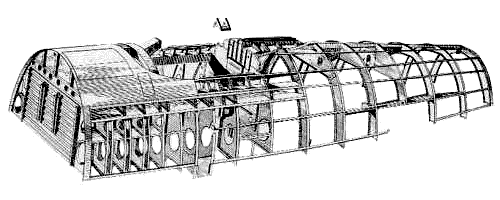

Metade superior da fuselagem do P-47, destaque para o anteparo atrás da cabine do piloto que serve de blindagem.

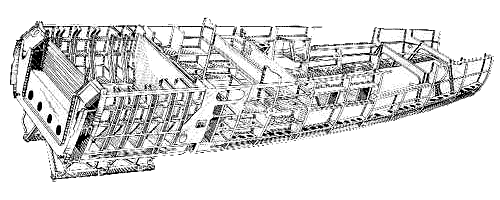

Metade inferior da fuselagem do P-47; o espaço entre os dois primeiros anteparos é usado para acomodar o tanque principal de combustível de 776 l ficando o auxiliar de 379 l no compartimento subsequente.

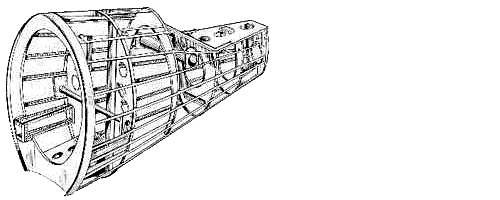

Detalhe do cone da cauda, peça única que finaliza a fuselagem do Thunderbolt e é responsável pelo suporte do conjunto da empenagem.
