Republic P-47 Thunderbolt Sentando a Pua! - A aviação militar brasileira na Segunda Guerra

Análise do projeto do Thunderbolt P-47

por Nicholas Mastrangelo
Chefe do Dept. de Publicações Técnicas, Republic Aviation Corp.
texto original em AvHistory Home Page
Reproduzido do original publicado na edição janeiro-1945 da Industrial Aviation

Parte IV - Desenhos da empenagem vertical, elevador e estabilizador horizontal

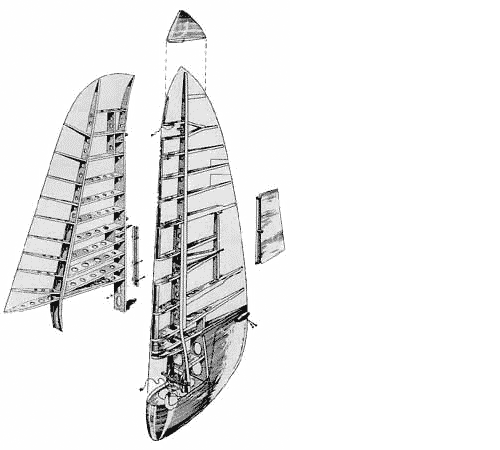

Raio-x da empenagem vertical

Detalhe da empenagem vertical, composta da deriva seguida pelo leme e, por último, o pequeno compensador alojado no bordo de fuga do leme.

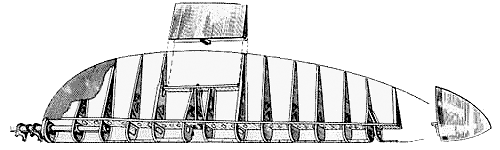

Raio-x do elevedor

Elevador do P-47 que, assim como o leme, também possui um compensador de metal em seu bordo de fuga.

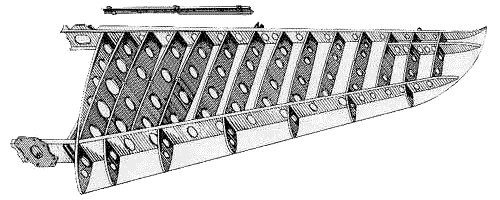

Raio-x do estabilizador horizontal

Estabilizador horizontal direito do Thunderbolt, tendo como estrutura principal duas longarinas que se estendem por todo seu comprimento.


Outras partes do artigo


Índice do Artigo

  1. Introdução
  2. Fuselagem
  3. Construção da asa, aileron e flapes
  4. Empenagem: leme, estabilizador horizontal e elevadores
  5. Motorização, controles interligados do motor e uso de injeção de água
  6. Trens de pouso
  7. Armamento
